580KW汽油机火力带电站量机并机柜线路图电气设备图设计原理：由充设备器AC220V/DC24V，可以提供火力带电站量机的操纵器接线图所需伤害电源开关DC24V。火力带电站量机初始化后由KA5交流信息220V之间继设备伤害这个初始化无线数据。汽油机火力带电站量机的操纵器接线图使用无线数据把控回路把火力带电站量机的直流电压值、电压值，帧率，电机马达转速等火力带电站量机的各式性能指标无线数据报告到的操纵器接线图，由的操纵器接线图释放汇编指令。   当柴油车风能发三相异步马达加载后，把电带到启闭柜尾端的主母排。把控好器实现整体监控摄像头达到某种状态加载然油把控好，开机再启动把控好，实现DC24V继物品导出精度电流额定电压数据的信号灯。风能发三相异步马达把控好器实现电流额定电压污染监测网二次回路，污染监测网到足够短路器加载电流额定电压，把控好器实现KA3继物品导出精度电流额定电压分闸数据的信号灯，合上主启闭断路，短路器分闸后分闸指示标志灯亮。当把控好整体所需分闸的时会，实现KA6分闸继物品导出精度电流额定电压分闸数据的信号灯，主启闭短路器分闸，短路器分闸灯亮。

工程名称：两台580KW柴油发电机并在机柜主要元件配置清单
主旋转开关柜
序号顺序	公司名称	款型年纪	行业	数目	批发厂家
1	万用式框架图负荷开关	E1N 1250 D LI F F NST  4P	台	2	ABB
2	带发无刷电汽轮发电装置控住器	HGM9510	只	2	众智
3	直流开关电源开关电源传感器	BAC06A	只	2	众智
4	不同规格的中小型两边继电子元件	HH52P    DC24V	只	8	正泰
5	大型上面继电气	HH52P AC220V	只	2	正泰
6	熔丝器	RT14-20/6A	套	16	正泰
7	讯号灯	AD56-22DS/Y，G，R，~220V红2，绿2	只	4	国优
8	急停接钮	LA37-11MZS红1	只	2	国优
9	旋转开关	LA37-11X/2绿4	只	4	国优
10	主铜排	TMY-100*8	米	8	国优
11	主铜排	TMY-50*8	米	15.4	国优
12	接地极铜排	TMY-60*6	米	2	国优
13	绝缘性子	半圆，朱红色，M10	只	12	海坦
14	装修辅材		台	2	国优

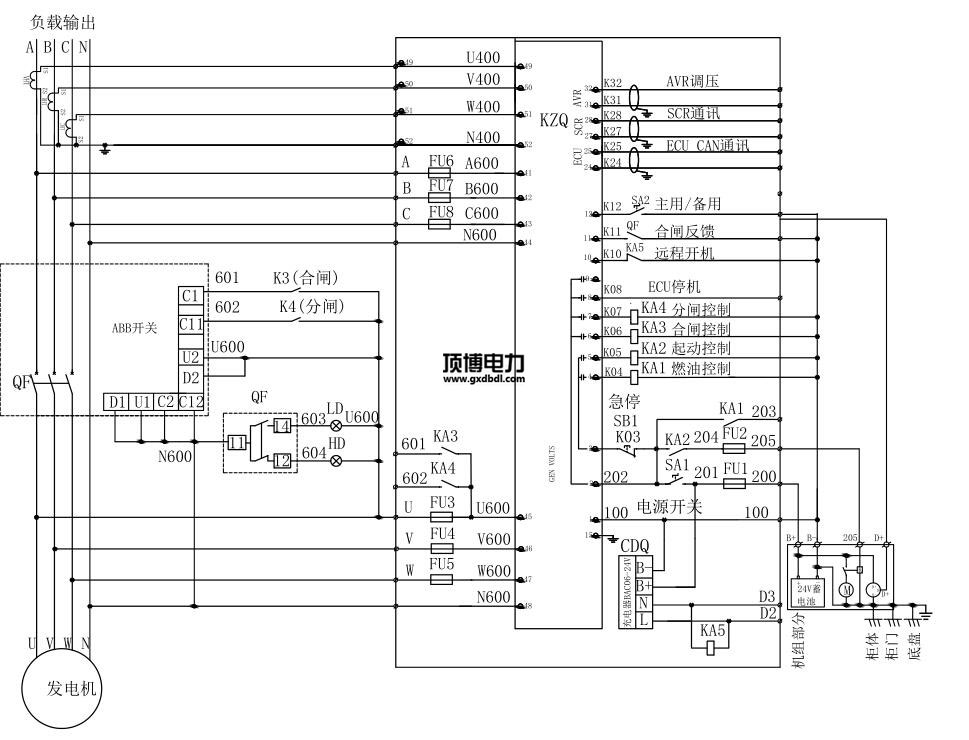

580KW柴油发电机并机柜线路电气图高清

  作为专业的广西顶博发电机组制造方案解决专家，广西顶博电力这套两台580KW柴油发电机并在机柜配置方案为企业安全高效使用广西顶博发电机组制造得为解决，是我公司的技术工程师结合了企业用户具体情况，在对场地和设施都作了全面的考量后提出的。通过这套方案，两台580KW柴油发电机得到稳定、高效、安全的24小时不间断的动力支持，得为企业用户的认可。我公司是玉柴、康明斯、上柴、潍柴、沃尔沃等柴油发电机品牌授权的OEM配套厂家，每天会更新广西顶博发电机组制造维修保养等资讯，欢迎关注：//www.qdhgrc.com
