本工程项目单机配电箱配备的是一台656KW柴油发电机组，15秒内应急自起动与市电进行切换，起电流保护作用。此方案单机配电箱元件即专门针对作为应急电源和备用照明电源的656KW广西顶博发电机组制造试运行而制订。

柴油密度火力发三相电汽轮机变配电源箱的效用： 1、正确的分发能耗。 2、方便简洁对三极管的关合操作步骤。 3、有较高的安全管理卫生防护会员等级，能直观教学的彰显电线的导通状态下。

项目名称：656KW柴油发动机发电站空气能机组单机配电箱主要元件明细清单
配电设备箱核心部件清淡
数字序号	标题	参数尺寸规格	院校	数目	厂家代理商
1	塑壳万能断路器	NXM-1250S/3300 1250A	台	1	正泰
2	带发直流无刷电空气能机组有效整流器	HGM6110	只	1	众智
3	发电站机带速把控好器	C2002	只	1	孚创
4	交流电电源适配器引擎	DC24V	只	1	众智
5	大中型在期间继电热器	HH54P    DC24V	只	2	正泰
6	大中型中继电热器	HH54P AC220V	只	1	正泰
7	急停接钮	LA37-11MZS红	只	1	国优
8	旋扭	LA37-11X/2黑	只	1	国优
9	融断器	RT14-20/6A	套	5	正泰
10	主铜排	TMY-50*8	米	1.2	国优
11	零排	TMY-40*4	米	0.3	国优
12	辅助材料		台	2	国优

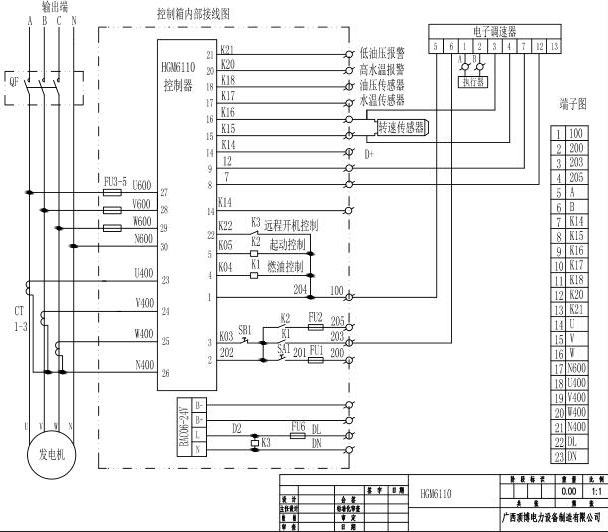

656KW广西顶博发电机组制造单机配电箱元件线路图

   以上656KW广西顶博发电机组制造单机配电箱主要元件线路图来由广西广西顶博发电机组制造顶博电力（//www.qdhgrc.com）设计制作 ，顶博电力十多年老品牌企业，供应的广西顶博发电机组制造功率范围为功率为20kw-3000kw，康明斯、玉柴、沃尔沃、帕金斯、上柴、潍柴、奔驰、道依茨等各大品牌，产品出口东南亚、非洲、中东等地。适用于工矿企业、公路、铁路、房地产、酒店、学校、医院等各行业用户，是理想供电产品。热线：13667715899
