580KW重油发三相主轴减速机马达组量站机并机柜高压线路电力图方式：由续航器AC220V/DC24V，作为发三相主轴减速机马达组量站机调控器适用伤害电源适配器DC24V。发三相主轴减速机马达组量站机开始的后由KA5联席会220V其中继物品伤害一款 开始的表现。重油发三相主轴减速机马达组量站机调控器按照表现双回路把发三相主轴减速机马达组量站机的瞬时电流、额定电压，频点，转动速度等发三相主轴减速机马达组量站机的不同的产品参数表现汇报到调控器，由调控器释放指令英文。   当重油电机马达组厂机加载后，把电邮到电源触点启闭柜顶部的主母排。操作器顺利利用体统性风控可达必要的条件加载汽油操作，发动操作，顺利利用DC24V继物品模拟打出的数据灯。电机马达组厂机操作器顺利利用电压降值评估电路，评估到无法高压短路器加载电压降值，操作器顺利利用KA3继物品模拟打出的送电数据灯，合上主电源触点启闭断路，高压短路器送电后送电提示灯亮。当操作体统性必须要 分闸的时会，顺利利用KA四分闸继物品模拟打出的分闸数据灯，主电源触点启闭高压短路器分闸，高压短路器分闸灯亮。

工程名称：两台580KW柴油发电机并在机柜主要元件配置清单
主触点开关柜
项目编号	种类	尺寸金桥铜业跨接线的截面积大小	公司的	总数量	产家
1	全能式架构图低压断路器	E1N 1250 D LI F F NST  4P	台	2	ABB
2	发电站工作机组操作器	HGM9510	只	2	众智
3	直流变压器电源开关接口	BAC06A	只	2	众智
4	大中型其中按钮开关开关	HH52P    DC24V	只	8	正泰
5	中型中心接触器开关	HH52P AC220V	只	2	正泰
6	击穿器	RT14-20/6A	套	16	正泰
7	表现灯	AD56-22DS/Y，G，R，~220V红2，绿2	只	4	国优
8	急停接钮	LA37-11MZS红1	只	2	国优
9	转钮	LA37-11X/2绿4	只	4	国优
10	主铜排	TMY-100*8	米	8	国优
11	主铜排	TMY-50*8	米	15.4	国优
12	保护接地铜排	TMY-60*6	米	2	国优
13	绝缘带子	半圆形，朱红色，M10	只	12	海坦
14	辅料		台	2	国优

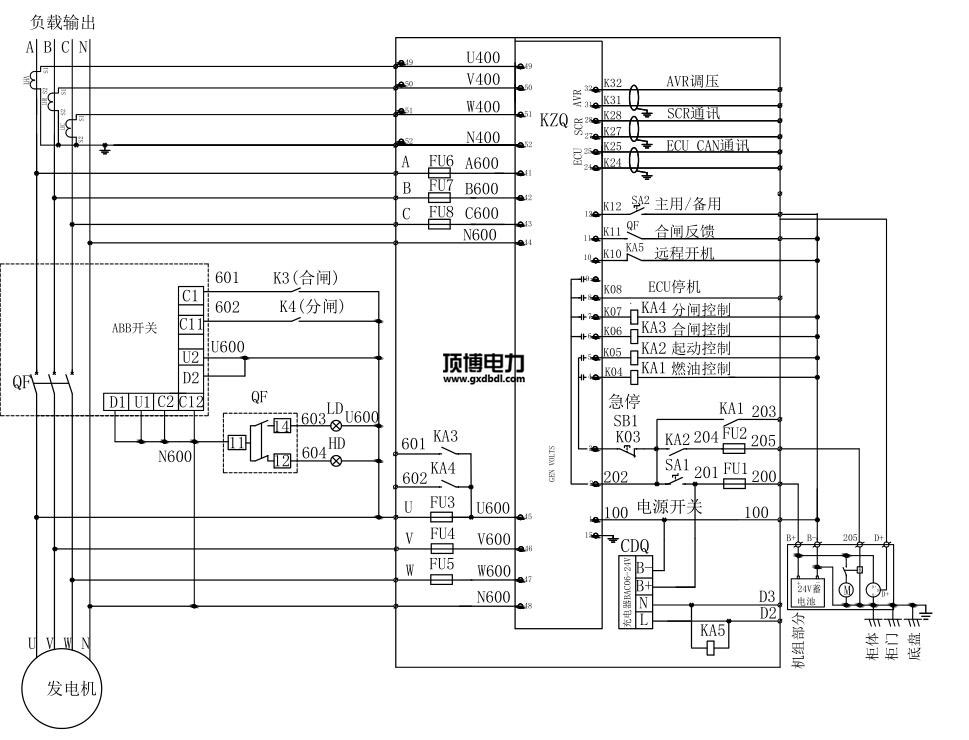

580KW柴油发电机并机柜线路电气图高清

  作为专业的广西顶博发电机组制造方案解决专家，广西顶博电力这套两台580KW柴油发电机并在机柜配置方案为企业安全高效使用广西顶博发电机组制造得为解决，是我公司的技术工程师结合了企业用户具体情况，在对场地和设施都作了全面的考量后提出的。通过这套方案，两台580KW柴油发电机得到稳定、高效、安全的24小时不间断的动力支持，得为企业用户的认可。我公司是玉柴、康明斯、上柴、潍柴、沃尔沃等柴油发电机品牌授权的OEM配套厂家，每天会更新广西顶博发电机组制造维修保养等资讯，欢迎关注：//www.qdhgrc.com
